NCC電容的KMG系列微型鋁電解電容器可用于音頻電路

作者：NCC電容    發布時間：2020-10-05 18:09:06  訪問量：10701  來源：NIPPON CHEMI-CON

在一次產品展會上出現的一款中端音視頻產品，在后續的產品評測中，客戶對產品的外觀和相關接口功能都很滿意，唯一有欠缺的就是RCA音頻輸出的音質相對比較平庸，希望能做一些優化，將音質提升上去。據此小編做了相關評估，因?yàn)槭侵卸水a(chǎn)品，音頻DAC以及相關的電容和運放等物料使用的是比較常規的物料，信號質量只能算中等。不過當初進行產品設計的時候，音頻RCA輸出這塊板子單獨做了一塊小板，通過插座和主板進行連接，因此可以通過單獨更換音頻小板就能提高音頻質量。

現在考慮重新設計RCA音頻小板，音頻DAC芯片采用高端產品的DAC芯片(AKM方案)，周邊匹配電路的物料也重新進行選擇，包括電源、電容、運放和電阻等。大部分板子上的電容用量比較多，包括普通的電解電容和陶瓷電容;如果成本能接受的話，音頻的模擬電路可以考慮使用高端的電解電容和薄膜電容。目前本公司高端產品在使用的電解電容是NCC的KMG系列微型鋁電解電容，該品牌電容在很多的音頻產品上都能看到它的身影，口碑很好;這款改進型產品也是直接沿用了該品牌物料。

本次升級采用了AKM的DAC芯片，該芯片在市場上的口碑很好，很多中高端產品都有在使用。該芯片是將I2S信號轉換成模擬信號，周圍配上一些控制電路;在該電路中需要重點考慮模擬電路和數字電路的處理。

圖中數字電路的電源電路繼續使用陶瓷電容，推薦使用X7R或者NPO材質，而模擬電路的電源電路采用了NCC電解電容配合小容值的陶瓷電容;同時在布局中要考慮數字電路和模擬電路的隔離，最終通過電阻實現單點連接，盡量保證模擬信號的干凈度。

NCC的KMG系列是微型鋁電解電容器，該系列具有體積小、電壓范圍寬和容值寬等特點;它的工作溫度范圍為-55℃到+105℃(6.3V~100Vdc)，能滿足大多數產品的使用環境。

KMG系列電容主要是用于電源的濾波處理，需要關注它的容量、耐壓、漏電流、ESR、紋波電流參數和損耗角正切值參數等。本方案選用的是KMG系列中100uF/35V的產品，耐壓值會比較大，主要是考慮到該電容值還要用于運放雙電源的電源濾波處理，同時更高的耐壓也能提高一些參數的指標，比如降低ESR、降低漏電流、降低損耗角正切值和提高壽命等。

KMG系列容器的漏電流、ESR和損耗角正切值都相對比較小，在音頻的工作頻帶(20Hz~20KHz)內能保持優良的參數指標。該電容是用在音頻模擬部分的電源濾波上，較小的ESR和損耗角正切值可以保證電源濾波的純凈度，經過該電容濾波之后的干凈電源提供給DAC轉換電路，更有助于提高音頻的音質。該電容的紋波電流參數同其他同規格電容比更大，更大的紋波電流有助于提高音頻的性能，比如低頻會更加飽滿富有彈性，高頻更有延伸性和減少粗糙感。

用于音頻方面的電容不僅要關注它的指標參數，還需要關注它配合產品使用的實際聽感。前期電容選型的時候，我們也有針對性的找了幾家鋁電解電容，將他們分別用在不同的黑盒子里面，經過專業人員的仔細試聽，大部分人認為使用NCC電解電容的產品，聲音聽起來底噪會更干凈。本次產品升級，我們也是沿用了前期的產品選型，繼續使用NCC電解電容器，下圖是我們的產品細節圖。

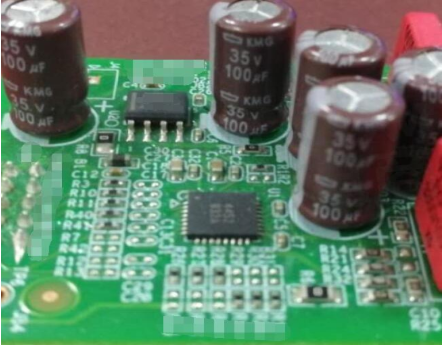

使用NCC電容產品細節圖

圖中茶褐色的電解電容就是NCC電解電容器，此次產品升級使用新的DAC芯片配上KMG微型鋁電解電容器，性能指標經過AP音頻分析儀測試，提升明顯，信噪比從108dB提升到了115dB，產品的實際聽感也得到了客戶的認可。
